全自动显微维氏硬度计
一、 概述
l 设备名称：全自动显微维氏硬度计
l 设备型号：
l 原产地及生产厂家：上海 / 上海甘坛仪器有限公司
基本构成

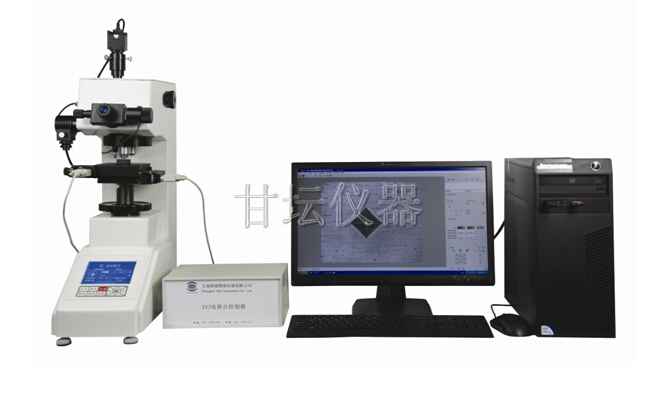

全自动显微维氏硬度计THVS-1M-AXYZF由以下组件构成：
l 带自动旋转塔台的数显型显微硬度计THV-1MD
l THVS-1M-AXYZF自动控制、测量及数据图像处理系统
主要应用
THVS-1M-AXYZF自动显微维氏硬度测量系统主要用于各种金属及部分非金属材料的显微维氏硬度测定，能够对各种零件（机加工件、锻件、铸铁、铸钢件等）、有色金属及热后处理零件等进行硬度的测定，同时适用于有效硬化层深度、涂镀层及焊接件的热影响部位测定。还可用于各种金属零件内部金相组织的观察及对图像进行采集、显示及输出打印。
尤其适用于测量工件的硬度梯度分布曲线及测量热处理后齿轮的表面硬度，有效硬化层深度。
二、 主要功能
1. Z轴自动移动，自动聚焦；
2. 回转塔台上同时装有10、40两个不同倍率物镜, 可以依需要用低倍率进行大范围的试样轮廓扫描或转高倍率进行精确硬度测量；
3. 系统可以整体使用, 也可以单独使用, 灵活性高；
4. 通过内置步进马达控制的自动位移台, 透过鼠标点击控制, 拥有多样性的控制模式, 定位精度高, 重复精度好, 移动速度快, 工作效率高；
5. 软件可控制硬度计硬件的操作, 双向可相互沟通；
6. 自动位移台的双向移动，备有安全装置, 可以有效避免误操作时对机器的损伤；
7. 图像采集装置反映速度快, 自动测量精度高, 重复性好, 有效提高硬度测量的效率及精确性；
8. 1个像素的细测量线, 手动测量时也有良好的精度。
三、 技术规格
|
项 目 |
自动显微维氏硬度测量系统 THVS-1M-AXYZF |
|
|
|
THV-1MD型 显微硬度计 |
|
|
总
显微 维氏硬度计 |
型号 |
THV-1MD |
|
载荷 |
10,25,50,100,200,300,500,1000 gf |
|
|
执行标准 |
GBT4340.1，GBT4340.2，ASTM_E92 |
|
|
加载方式 |
自动加载/保载/卸载 |
|
|
调焦操作 |
手动调节 |
|
|
测量目镜 |
电子型10倍 |
|
|
物镜 |
×10倍、×40倍 |
|
|
总放大倍数 |
100X, 400X |
|
|
最大测量长度 |
在100倍时900um, 在400倍时230um |
|
|
测量范围 |
1HV～2967HV |
|
|
测微鼓轮最小分度值 |
0.125μm、0.0625μm |
|
|
精密台钳 |
最大开口：50mm |
|
|
旋转塔台机构 |
自动、手动 物镜—压头—物镜自动切换旋转 自动转塔台提供快速简捷的操作序列而不需要手动旋转塔台，来实现物镜压头自动切换。物镜中心与压头中心重合精度高误差在1微米以内，确保试样打压得定位准确，并物镜中心位置可调。手动旋转塔台也是允许的。 |
|
|
加载速度 |
50mm/sec |
|
|
保载时间 |
5-99sec |
|
|
最小测量单位 |
0.01微米 |
|
|
操作面板功能 |
薄膜揿键屏，LCD显示: 具有高集成度PC板的薄膜揿键屏,清晰地显示所有的操作步骤、测量条件和测量数据——操作 开始 / 重新设定/ 保载时间 / 灯光增强-减弱 / 光路切换 / 转换标尺 / 塔台旋转（自动转塔台）/ 数据清除, 显示 D1值 / D2值 / HV-HK指示 / 硬度值 / HRC转换值 / 测试次数 等） |
|
|
样品台 |
150X150毫米 手动台X\Y位置数字显示，精度1微米 |
|
|
载物台升降 |
手动 |
|
|
样品最大高度 |
90mm（自动物台80mm） |
|
|
样品最大深度 |
110mm |
|
|
可测参数 |
HV / HK |
|
|
通讯接口 |
RS232C |
|
|
数据输出和打印输出 |
D1值、D2值、HV-HK指示、载荷值、统计数据等（可选择测完再打或即测即打、单条记录打印或全部记录打印、3种不同的打印风格可选择） |
|
|
光学功能 |
采用平场消色差物镜，图像更清晰。 视场照明可调，亮度等级可设定有0-9等10种亮度等级可设定，以满足在不同条件下对灯光的不同要求 |
|
|
光源 |
12V50W 根据样品的亮度，可被计算机控制，自动调节光源的亮度，以达到最佳照明 |
|
|
精度符合 |
JJG260-91、JIS B 7725、JIS B 7734、GB/T3430.2 -99 ASTM E-384、ISO 6507-2、ISO4546 |
|
|
硬度值转换 |
按GB1172-99及ASTM标准 |
|
|
尺寸 |
宽196 × 深450 × 高468mm |
|
|
重量 |
单机重约42kg（包括标准附件） |
|
|
电源 |
单相220V 50 Hz |
|
|
|
|
|
|
|
|
THVS-1M-AXYZF自动控制、测量及数据图像处理系统 |
|
|
摄像头 |
130万像素 |
|
|
计算机 |
品牌 操作系统：Windows XP |
|
|
|
|
|
自自动X-Y载物台 |
驱动马达 |
步进马达 |
|
驱动控制 |
通过软件在X-Y轴向上移动速度可灵活的改变 |
|
|
尺寸 |
100 × 100mm |
|
|
最大移动距离 |
在X-Y轴方向25 ×25mm |
|
|
最小移动距离 |
1mm |
|
|
移动速度 |
1-10mm/sec，可调 |
|
|
位移重复精度 |
1um以内 |
|
|
物台移动方式设定 |
可通过鼠标点击界面中任意点自动选点，可进行直线开始位置的设定和随机移动位置设定，通过鼠标点选对自动X-Y位移台载物台进行8个方向任意移动的控制，可调整速度、可自动复位、可随意进行坐标清零 |
|
|
|
|
|
|
自自动测量、控制系统 |
型号 |
THVS-1M-AXYZF |
|
系统描述 |
自动完成连续打压、保载、读数、数据记录，通过选择一种测量方式所有测量将自动快速完成； 根据不同需求选择 直线、之字形线、圆、弧线、随机点、矩阵、自学习模式等；通过数据处理软件提高在非光洁面上非清晰压痕的可读性； 在试样连续测量后形成的硬化层深度值可以以表格形式显示； 可方便输出各种数据 测量数据、硬度值表、硬化层深度、最大值、平均值、最小值。 |
|
|
硬度计控制 |
可对硬度计进行自动控制：自动转塔台(物镜、压头、物镜自动切换)、自动加载、自动测量控制 可以对显微硬度计的光源亮度进行设置 选择进行控制物镜的转换并反映在软件接口进行计算参数改变 选择或起动控制硬度计压头自动转入负载位置、加载、保持、卸载并自动转回测量物镜位置 硬度计所设定的载荷可自动反映在软件界面上 |
|
|
控制物台移动方式（Patten） |
软件系统可控制自动载物台进行编程移动，可进行： 1）测量模式（Random A） 使用这个模式打压和读取一个任选点。 2）测量模式（Random B） 测量和读取任意点。以任意角度旋转选定的坐标位置。 3) 进行横向（X轴方向）的打压和读取 4) 纵向（Y轴方向）的打压和读取 5）测量模式（Line Set A） 使用这个模式打压和读取和表面成一定角度的方向（Z字形移动，即硬化层深度测量的折线移动）。 6）测量模式（Line Set B） 使用这个模式进行固定间隔的打压和读取。 7）轨迹坐标移动等移动编程方式 以上可同时设定8条直线，每条直线可设999个位置 |
|
|
测量方式 |
自动模式: 自动加载+自动测量+自动显示测量结果 可选手动模式测量 |
|
|
图像采集/识别方法 |
采用高质量、高分辨率摄像机，分辨率为130万，大尺寸原始图像采集；多种图像压缩方法方便使用（采用的图像及测量结果供存储格式，图像存储格式BMP、JPG等通用文件格式）。 自动维氏压痕测量系统采用像素识别技术，通过专用维氏硬度压痕分析软件对压痕图像进行分析，分析软件采用数字图像处理技术边缘分割算法对试验压痕边缘提取，进而运用小波多分辨率理论分析试验压痕的取样信号，用最小二乘法拟合压痕边缘直线，从而提取显微硬度压痕边缘的方法，实现对显微组织维氏硬度试验压痕区域快速而准确地提取并自动计算维氏硬度值，提高在非光洁面上非清晰压痕的可读性。 |
|
|
自动测量时间 |
约0.3sec/1个压痕 |
|
|
测量重复性 |
±1.0% （700HV/500gf） |
|
|
可测最小压痕 |
约5mm（自动测量） |
|
|
最小测量单位 |
0.01mm |
|
|
语言 |
中文（英文可选） |
|
|
数据输出格式/ 编辑功能 |
可按用户要求定制检验报告； 通过数据处理软件，在试样连续测量后形成的硬化层深度值可以以表格形式显示； 可方便输出各种测量数据、硬度值表、硬化层深度、最大值、平均值、最小值、显示并输出彩色图像且带有硬度值； 硬度值、硬度表、硬化层深度图及图片插入等数据可灵活在“WORD”（可选“EXCEL”）中编辑打印出包含数理统计及硬化层深度曲线的测试报告并保存(WORD格式) （可选“EXCEL”），还可打印观察到的样品形貌图并保存，直接反映出压痕及背景的显微组织，同时在不同倍率物镜下作金相分析观察； |
|
四、 供货范围
|
序号 |
数量 |
内容说明 |
|
|
1set. |
THVS-1M-AXYZF型全自动显微维氏硬度计 |
|
|
|
|
|
1 |
|
数字显微硬度计, 型号: THV-1MD 测试载荷: 10, 25, 50, 100, 200, 300, 500, 1000 gf |
|
1-1 |
1pc. |
X-Y 载物台 (内装) |
|
1-2 |
1pc. |
精密台钳 (内装) |
|
1-3 |
2pcs. |
标准测试块 (HV700和HV400各一块) |
|
1-4 |
1pc. |
金刚石压头 (内装HV) |
|
1-5 |
1pc. |
电子式测量显微镜 (带10倍目镜) |
|
1-6 |
1pc. |
10倍物镜 (内装) |
|
1-7 |
1pc. |
40倍物镜 (内装) |
|
1-8 |
4pcs. |
水平调整脚 |
|
1-9 |
1pc. |
水平仪 |
|
1-10 |
1pc. |
压头罩 (内装) |
|
1-11 |
1pc. |
仪器罩 |
|
1-12 |
2pcs. |
12V, 50W 备用灯泡 |
|
1-13 |
1pc. |
电源线 |
|
1-14 |
1set. |
辅助工具 |
|
1-15 |
1pc. |
操作及保养手册 |
|
|
||
|
2 |
1set. |
THVS-1M-AXYZF自动控制、测量及数据图像处理系统 |
|
2-1 |
1pc. |
自动载物台及驱动箱(100 ×100 mm, X,Y 行程25mm ) |
|
2-2 |
1pc. |
工业控制器(品牌计算机) |
|
2-4 |
1pc. |
130万像素 工业数字摄像机 |
|
2-5 |
1pc. |
光学适配器及C型接口 |
|
2-6 |
1set. |
THVS-1M-AXYZF软件
|
|
3-1 |
1pc. |
镶嵌件夹具（Φ30mm） |
|
3-2 |
1pc. |
万能夹具(最大夹持样品≥50mm) |
|
3-3 |
1pc. |
压平器(最大高度≥90mm) |
|
|
五、 售后服务 |
1. 交货期
合同签字生效后30天内交货。
2. 技术资料
1) 随同仪器向需方提供工厂出厂质量验证质保书及齐全的随机技术资料；
2) 随同仪器向需方提供中文版说明书一份，包括仪器安装、操作、维护、使用及维修手册；
3) 随机提供具有自主知识产权的专用软件及备份光盘，用户享有软件的终生使用权。
3. 安装、调试、验收及培训
1) 负责仪器到位后的免费安装、调试；
2) 在用户现场双方按国家相关标准、技术协议、配置清单、产品的技术参数及出厂技术指标对设备的外观、动作、精度进行验收；
3) 设备最终验收合格后，在现场由供方再次负责免费为用户操作技术人员进行设备的使用、保养、维修操作规程培训，为期2个工作日（保证用户技术人员能够独立操作并能进行对设备的基本维护）。
4. 保修与维修
1) 产品质量保证期为12个月；
2) 设备最终验收后，在保修期内免费提供零件及服务并保证及时有效；（验收完毕后，由双方验收签字之日开始计算保修期）
3) 设备保修期满之后，依然能提供技术支持及优惠的备件供应。保修期外的维修费双方协商。
5. 售后服务承诺
1) 在国内有固定的维修服务中心及专业维修人员，提供终身维修服务；
2) 设备发生故障后,供方应在收到用户信息后8小时内做出反馈，48小时内到达用户现场并在3个工作日内排除之并交付使用，若需返厂维修供应商保证提供类似设备供用户临时使用，确保用户试验检测正常进行；
3) 保证保修期内最少一次回访用户；
4) 根据用户要求，为用户免费提供技术支持。
